製品説明
| 有孔フリーアクセスフロア - エアフローパネル | ||||||
| タイプ | 国際規格 | サイズ(mm) | 集中荷重(N) | 均等荷重(N) | 極限荷重(N) | たわみ量(mm) |
| TLSP-8001 | FS440 | 600×600mm 厚さ35～55mm |
1960 | 9720 | 5880 | ≤2 |
| TLSP-8002 | FS662 | 2950 | 12500 | 8850 | ≤2 | |
| TLSP-8003 | FS800 | 3550 | 16100 | 11250 | ≤2 | |
| TLSP-8004 | FS1000 | 4450 | 23000 | 13350 | ≤2 | |
| TLSP-8005 | FS1250 | 5560 | 33000 | 16680 | ≤2 | |
| TLSP-8006 | FS1500 | 6675 | 34500 | 19892 | ≤2 | |
| TLSP-8007 | FS2000 | 8890 | 44450 | 29420 | ≤2 | |
| TLSP-8008 | FS2500 | 11110 | 57790 | 37340 | ≤2 | |
| TLSP-8009 | FS3000 | 13630 | 68150 | 49890 | ≤2 | |

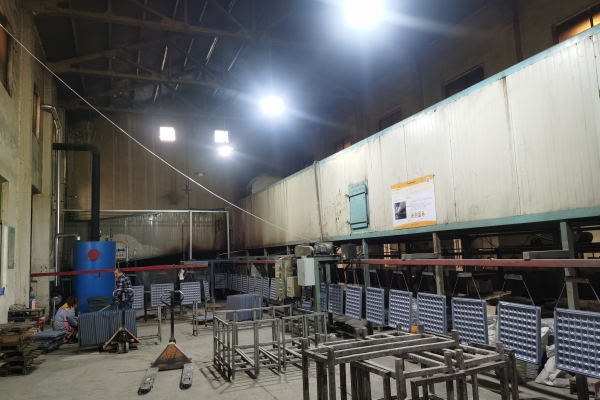

| 1. 利用可能な換気率: 0%、17%、20%、22%、25%、29%、35%、46%、50%、55%、70% など。 2. カスタマイズが可能です。 3.コーナーロック穴タイプもございます。 4. エポキシコーティング。 5.HPL、PVC、SUS304カバー。 |
||||||

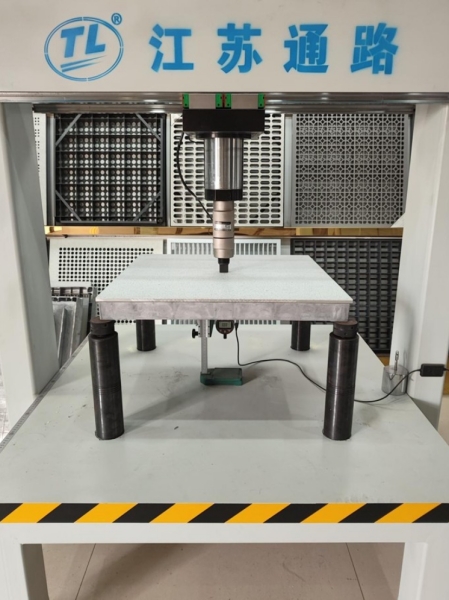

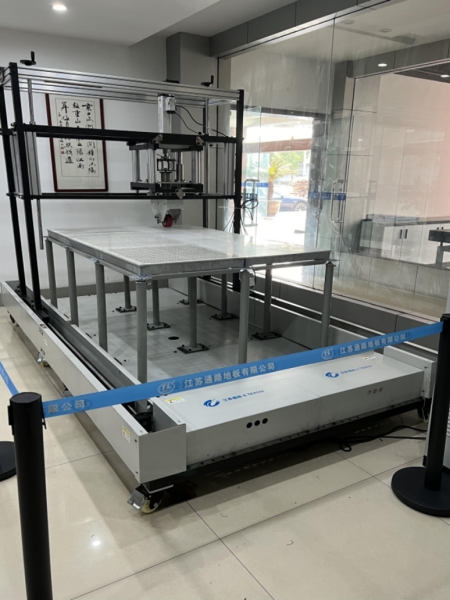

テストは、設計荷重を除き、アクセス フロアに対する CISCA の推奨テスト手順を使用して実行されます。
有孔フリーアクセスフロアの仕様 - エアフローパネル.pdf

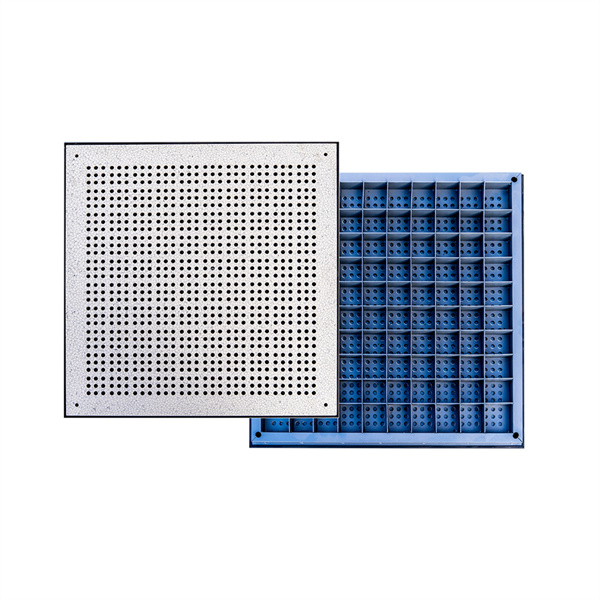

開封率 17%
鋼製穴あきパネル
グレーティングタイプ

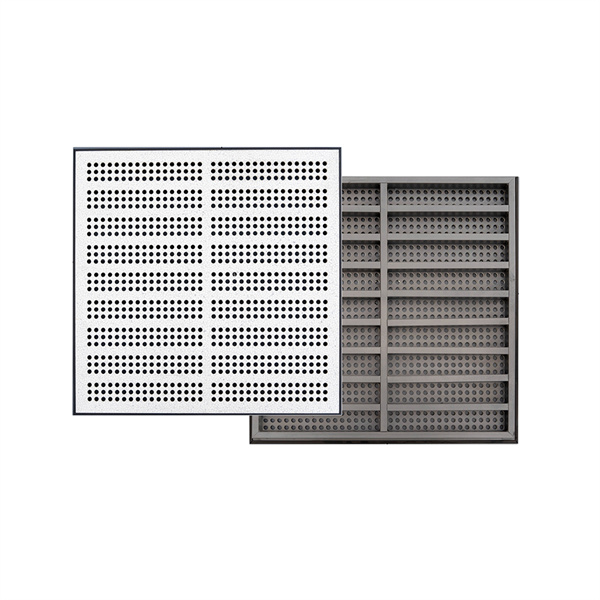

開封率 20%
鋼製穴あきパネル
チューブ溶接タイプ

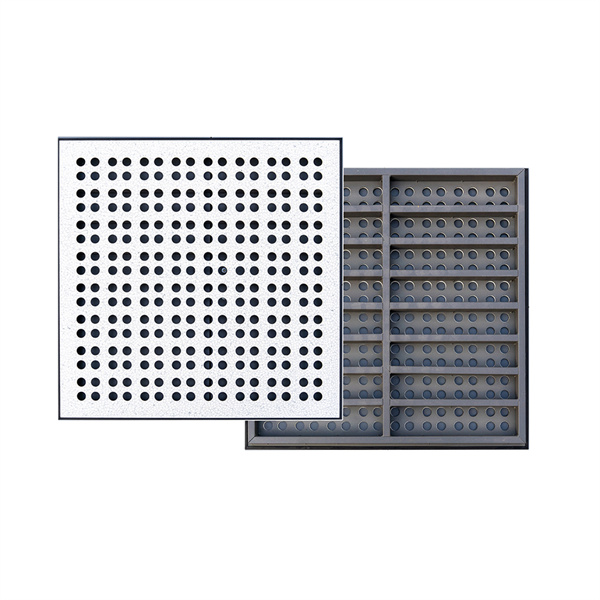

開封率 22%
鋼製穴あきパネル
チューブ溶接タイプ

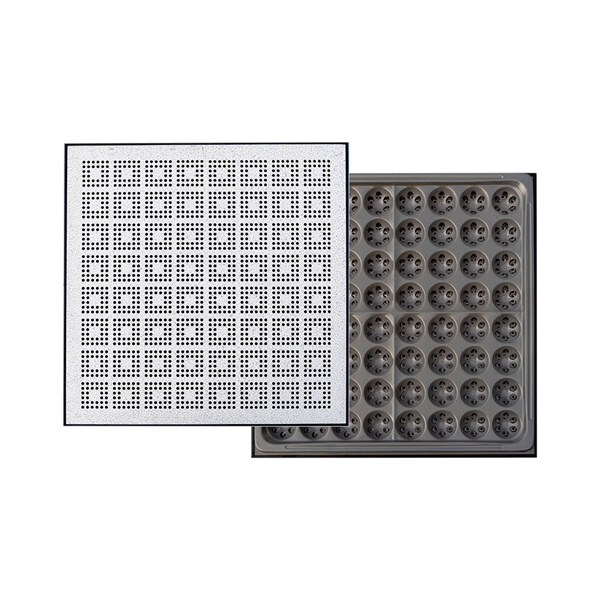

開封率 25%
鋼製穴あきパネル

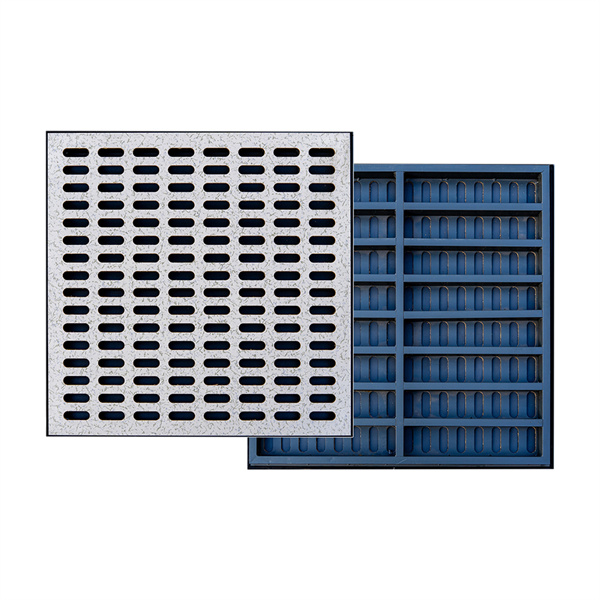

開封率 29%
鋼製穴あきパネル
チューブ溶接タイプ

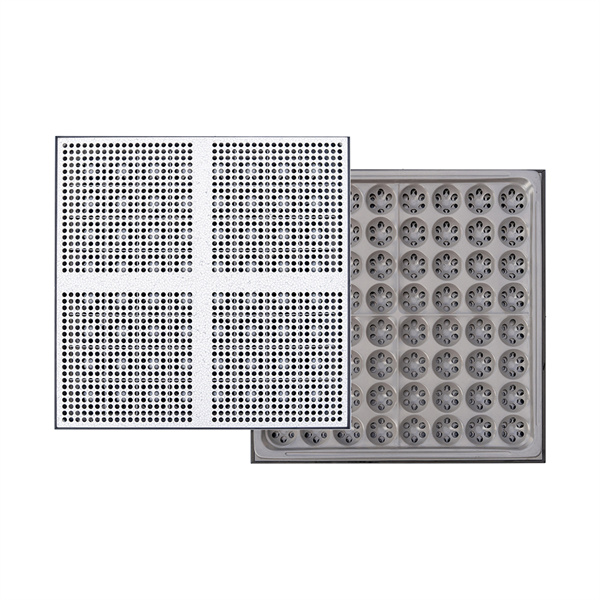

開封率 35%
鋼製穴あきパネル

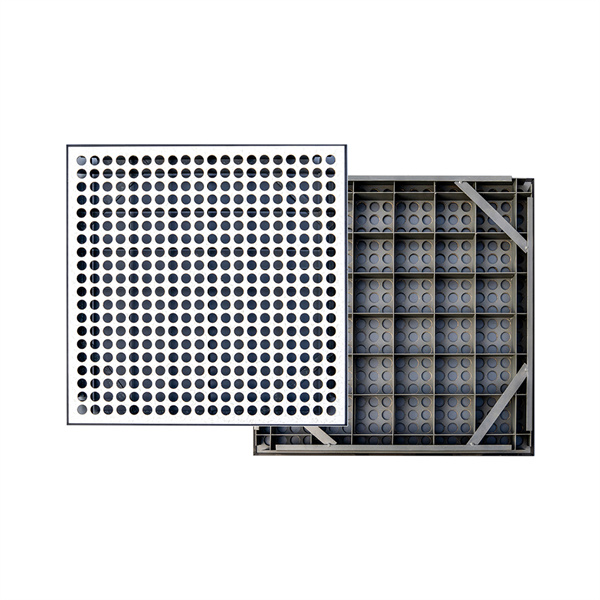

開封率 46
鋼製穴あきパネル
グレーティングタイプ

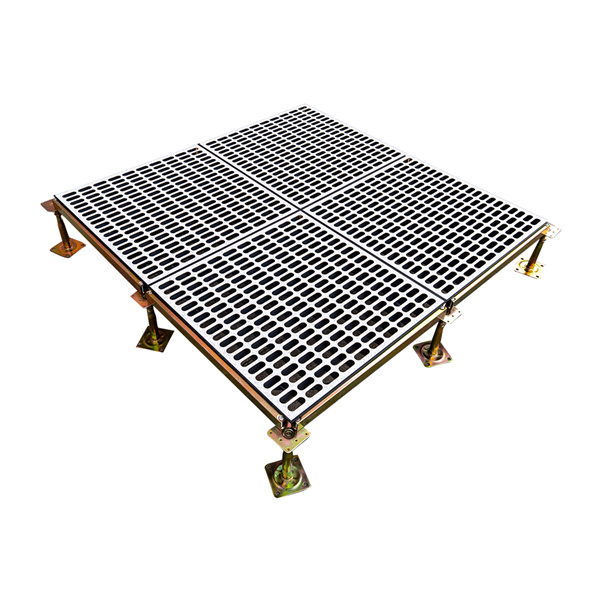

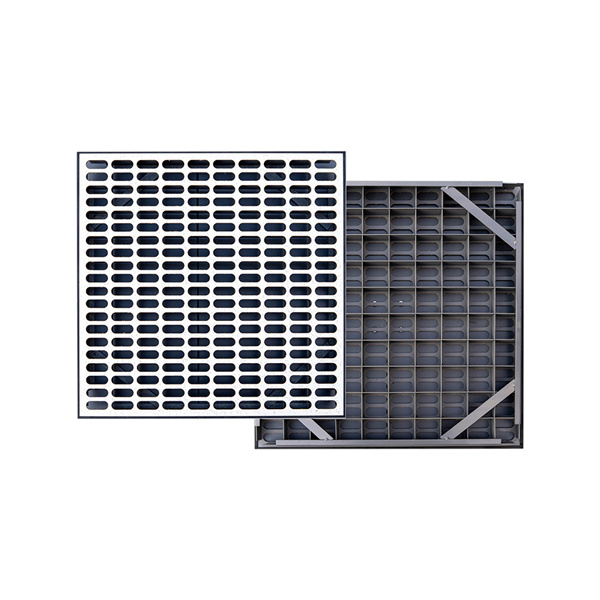

開封率50%
鋼製穴あきパネル
グレーティングタイプ

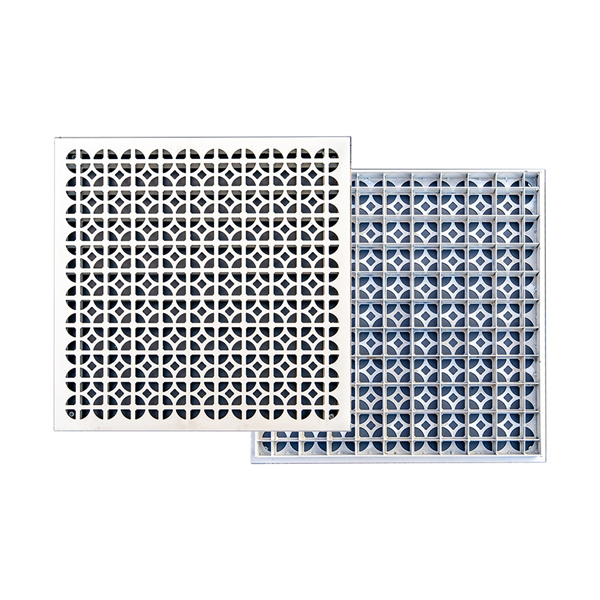

開封率 55%
鋼製穴あきパネル
グレーティングタイプ

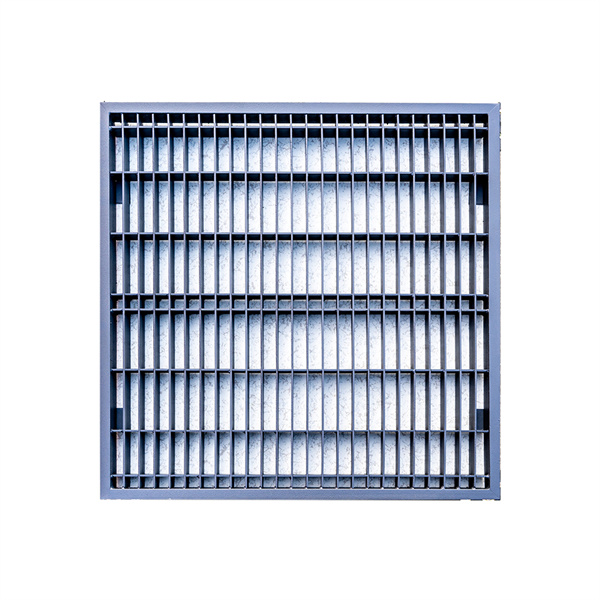

開封率70%
鋼製穴あきパネル
グレーティングタイプ
● エアフロー管理の改善: エアフロー アクセス フロアにより、データ センター内の効果的かつ制御されたエアフロー管理が可能になります。パネルの穴または通気格子により、HVAC システムから機器ラックへの冷気の適切な分配が促進され、効率的な冷却が確保され、ホット スポットが防止されます。
● 冷却効率の向上：上げ床設計により床下プレナムが形成され、空気の流れと空気分配システムを収容するためのスペースが提供されます。この設定により、ターゲットを絞った冷却が可能になり、冷気が必要な場所に正確に送られ、冷却効率が最適化され、エネルギー消費が削減されます。
● 柔軟性と拡張性: エアフロー アクセス フロアはモジュール式で、データ センターのレイアウトや機器要件の変更に合わせて簡単に再構成または拡張できます。これにより、データセンターのスペースを柔軟に配置し、将来の成長と技術の進歩に適応できます。
● ケーブル管理：上げ床システムによりケーブルを隠して整理し、ケーブル管理を向上させます。電源ケーブルとデータケーブルを床の下にきちんと配線できるため、ケーブルの乱雑さを最小限に抑え、メンテナンスやアップグレードが容易になります。
● ダウンタイムの削減: 適切なエアフロー管理とメンテナンスへのアクセスの容易化により、データセンターでは、機器の設置、修理、アップグレード中のダウンタイムが短縮され、これらの作業が稼働中の機器に影響を与えることなく効率的に実行できるためです。

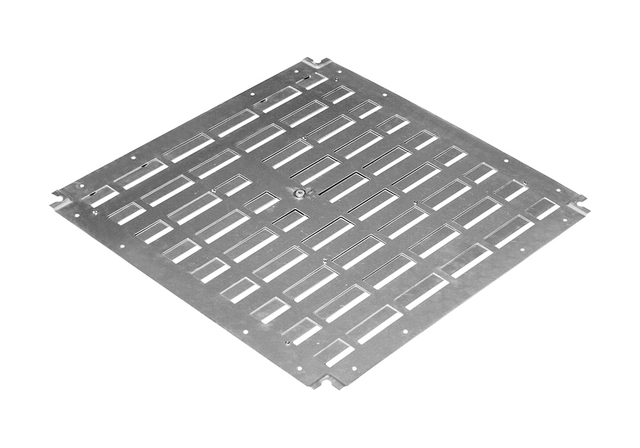

スチールダンパー

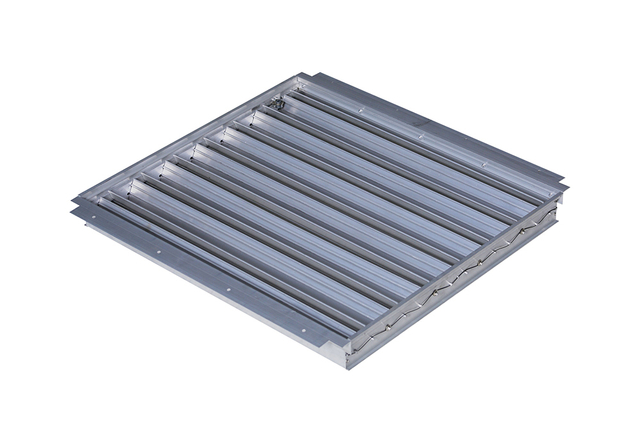

アルミダンパー
