Plancher surélevé en acier à circulation d'air

Les planchers surélevés en acier à circulation d'air sont l'un des éléments les plus essentiels d'un système de plancher surélevé dans le centre de données, la salle informatique et d'autres salles d'équipement. Les fuites d'air distribuées représentent généralement un pourcentage important du flux d'air total dans le plénum du plancher surélevé, ce qui signifie que cela gaspille non seulement le refroidissement, mais également plus d'énergie nécessaire au refroidissement de l'équipement.
Il est principalement utilisé dans les ateliers propres de haute qualité, les salles sans poussière, les semi-conducteurs, les puces microélectroniques, les équipements de communication, les usines biochimiques et autres environnements propres, anti-poussière, antistatique, la pose de pipelines centralisés de toutes sortes de salles de centres de données avec dispositif d'alimentation en air vers le bas et d'autres endroits.

Marque:
TÉROU & TONGLU
Code:
73089000
Dimension:
600*600


Disponibilité:



Enquête

Description du produit

Description du produit

Plancher surélevé en acier à circulation d'air — Usine de plancher surélevé TEROU

Spécifications du plancher surélevé perforé - Panneau de circulation d'air

Plancher surélevé perforé - Panneau Air Flow
Taper	Norme internationale	Taille (mm)	Charge concentrée (N)	Charge uniforme (N)	Charge ultime (N)	Déflexion (mm)
TLSP-8001	FS440	600*600mm épaisseur 35-55mm	1960	9720	5880	≤2
TLSP-8002	FS662		2950	12500	8850	≤2
TLSP-8003	FS800		3550	16100	11250	≤2
TLSP-8004	FS1000		4450	23000	13350	≤2
TLSP-8005	FS1250		5560	33000	16680	≤2
TLSP-8006	FS1500		6675	34500	19892	≤2
TLSP-8007	FS2000		8890	44450	29420	≤2
TLSP-8008	FS2500		11110	57790	37340	≤2
TLSP-8009	FS3000		13630	68150	49890	≤2
1. Taux de ventilation disponible : 0 %, 17 %, 20 %, 22 %, 25 %, 29 %, 35 %, 46 %, 50 %, 55 %, 70 %, etc. 2. La personnalisation est disponible. 3. Le type de trou de verrouillage d'angle est disponible. 4. Revêtement époxy. 5. Revêtement HPL, PVC, SUS304.

Des tests sont effectués à l'aide des procédures de test recommandées par CISCA pour les planchers accessibles, à l'exception de la charge de conception.

Spécifications du plancher surélevé en acier à circulation d'air

Spécifications du plancher surélevé perforé - Panneau de circulation d'air.pdf

Options de taux d'ouverture du panneau de circulation d'air

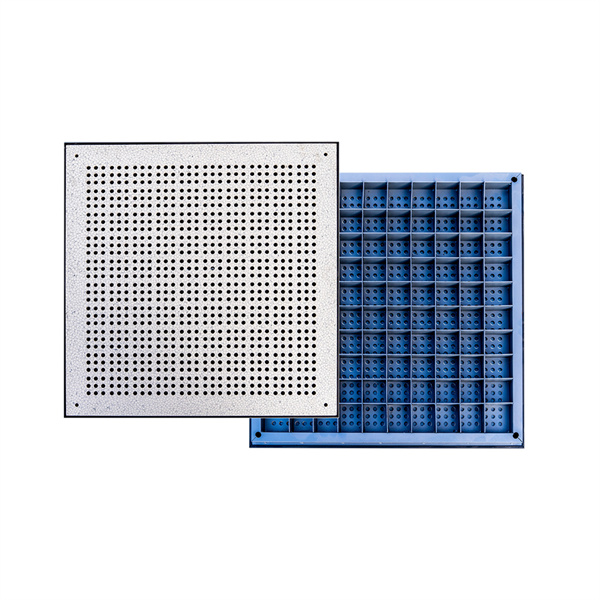

Taux d'ouverture 17%

panneau perforé en acier

Type de grille

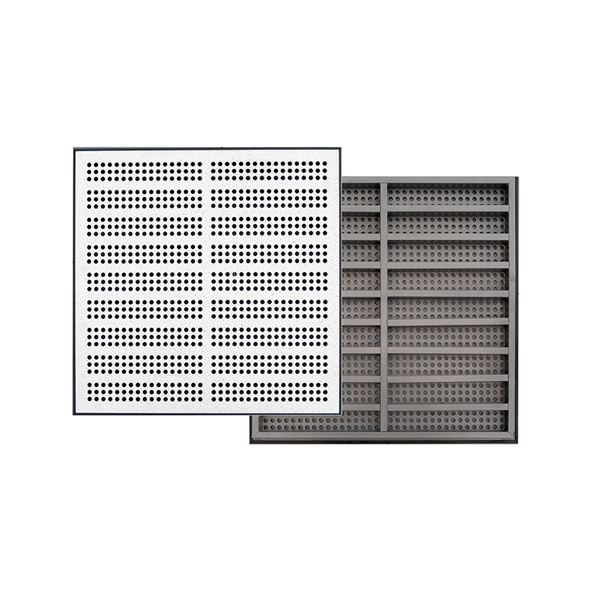

Taux d'ouverture 20%

panneau perforé en acier

Type de soudage de tubes

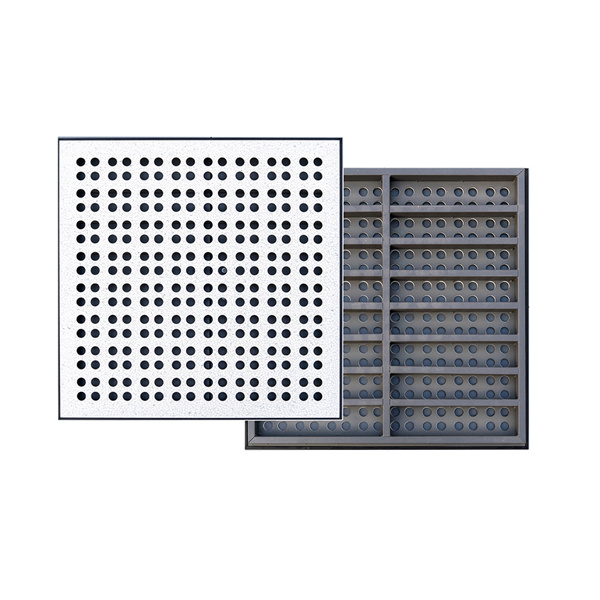

Taux d'ouverture 22%

panneau perforé en acier

Type de soudage de tubes

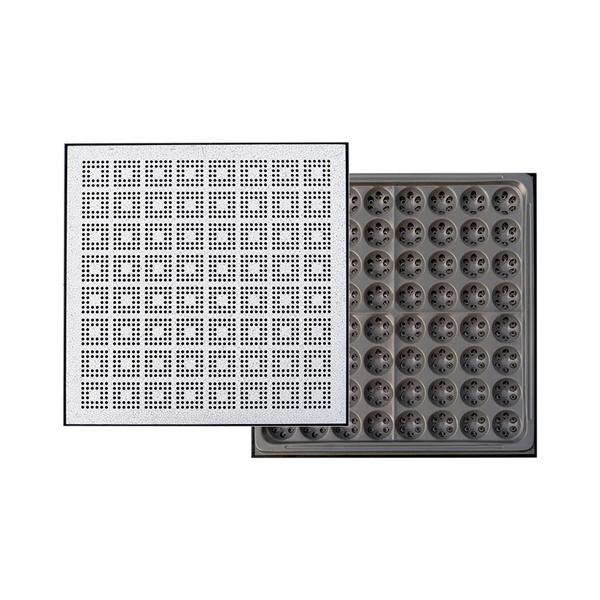

Taux d'ouverture 25%

panneau perforé en acier

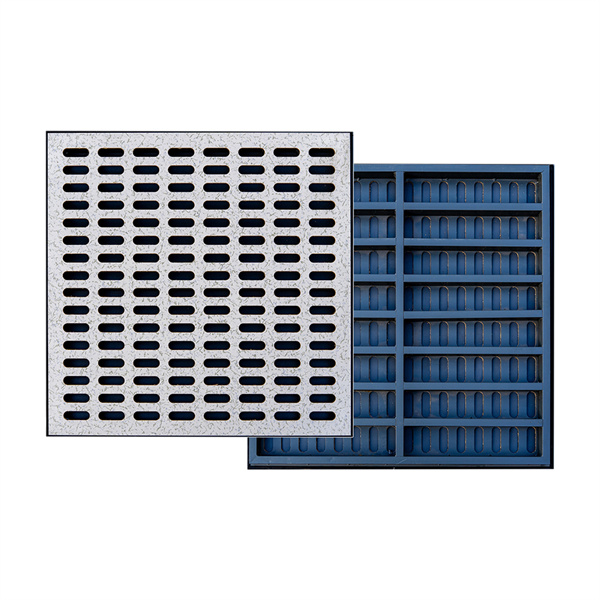

Taux d'ouverture 29%

panneau perforé en acier

Type de soudage de tubes

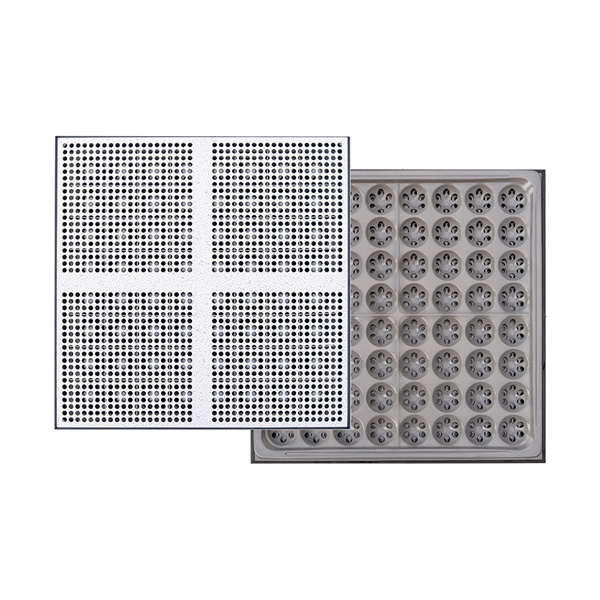

Taux d'ouverture 35%

panneau perforé en acier

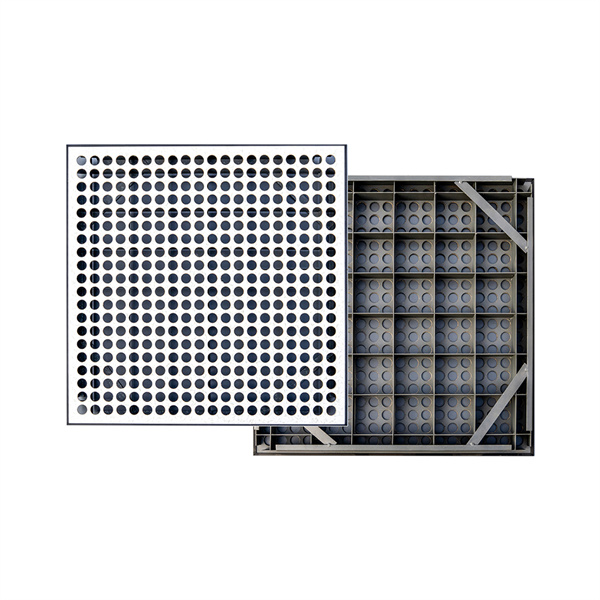

Taux d'ouverture 46

panneau perforé en acier

Type de grille

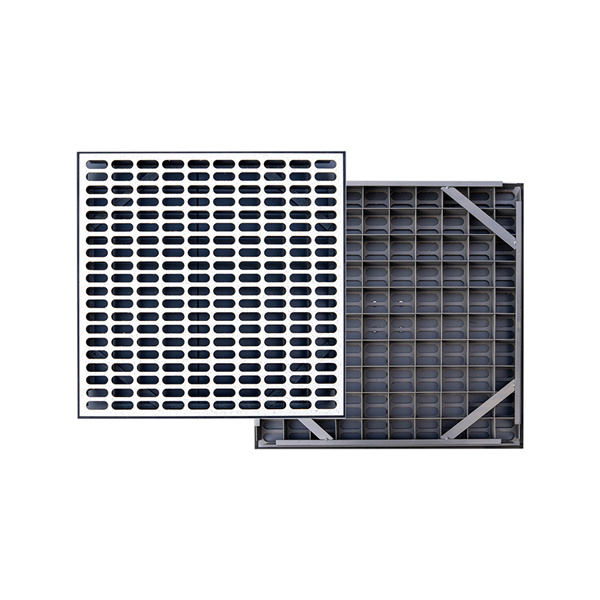

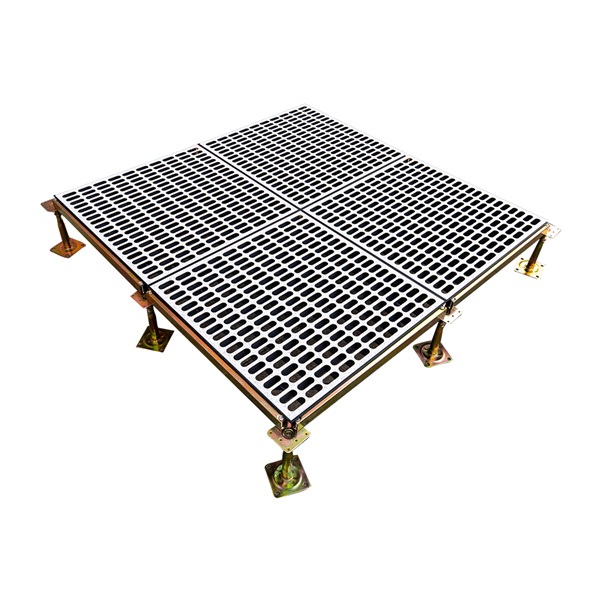

Taux d'ouverture 50%

panneau perforé en acier

Type de grille

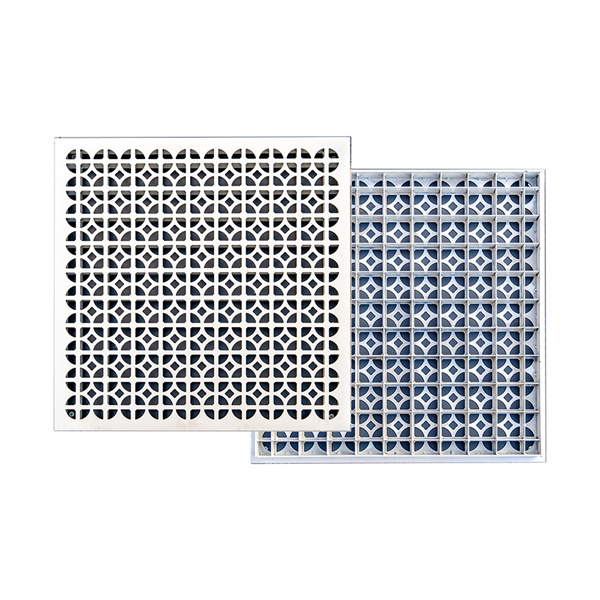

Taux d'ouverture 55%

panneau perforé en acier

Type de grille

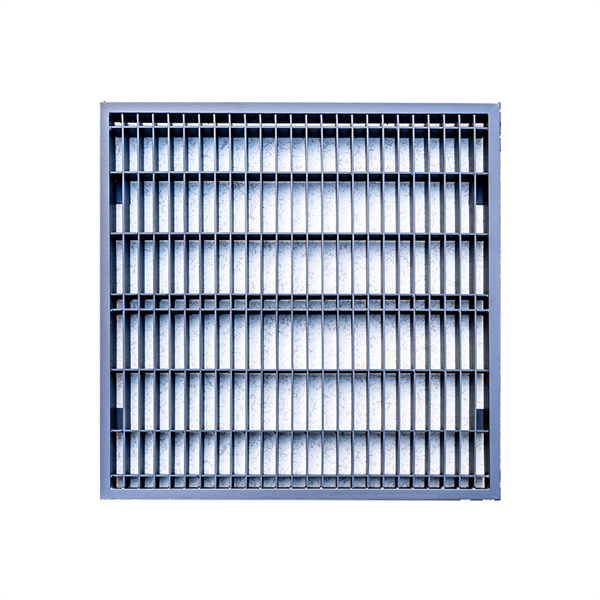

Taux d'ouverture 70%

panneau perforé en acier

Type de grille

AVANTAGES

● Gestion améliorée du flux d'air : le plancher d'accès surélevé permet une gestion efficace et contrôlée du flux d'air au sein du centre de données. Les perforations ou grilles de circulation d'air dans les panneaux facilitent la bonne distribution de l'air frais du système CVC vers les racks d'équipement, garantissant un refroidissement efficace et évitant les points chauds.

● Efficacité de refroidissement améliorée : la conception du plancher surélevé crée un plénum sous le plancher, fournissant de l'espace pour la circulation de l'air et abritant les systèmes de distribution d'air. Cette configuration permet un refroidissement ciblé, en dirigeant l'air frais précisément là où il est nécessaire, en optimisant l'efficacité du refroidissement et en réduisant la consommation d'énergie.

● Flexibilité et évolutivité : le plancher d'accès surélevé à flux d'air est modulaire et peut être facilement reconfiguré ou étendu pour s'adapter aux changements dans la disposition du centre de données ou dans les exigences d'équipement. Il permet une certaine flexibilité dans l’aménagement de l’espace du centre de données et s’adapte à la croissance future et aux progrès technologiques.

● Gestion des câbles : Le système de plancher surélevé dissimule et organise les câbles, améliorant ainsi la gestion des câbles. Il permet d'acheminer proprement les câbles d'alimentation et de données sous le sol, minimisant ainsi l'encombrement des câbles et facilitant la maintenance et les mises à niveau.

● Temps d'arrêt réduits : avec une gestion appropriée du flux d'air et un accès plus facile pour la maintenance, le centre de données peut connaître des temps d'arrêt réduits lors de l'installation, des réparations ou des mises à niveau de l'équipement, car ces tâches peuvent être effectuées efficacement et sans impact sur l'équipement actif.

● Contrôle de la contamination : le système de plancher surélevé avec gestion du flux d'air aide à contrôler la contamination par la poussière et les particules en dirigeant le flux d'air et en minimisant l'accumulation de particules en suspension dans l'air, améliorant ainsi la propreté globale et la fiabilité de l'environnement du centre de données.
